變壓器規格型號
0
公布時候：2018-07-19 筆墨來歷：未知 點擊數：?2719
變壓器規格型號到底有什么意義呢？來日誥日跟巨匠來商討這個標題問題。
      變壓器的種類越來越多，呼應的變壓器規格型號也是越來越重大，而不合種類的規格其所包羅的意義也有所不合。
例如常見的變壓器種類“干式變壓器”，規格型號中"SCB10－1000KVA／10KV／0．4KV"所表示的含義以下：
較好個字符S的意義表示此變壓器為三相變壓器，如果把S換成D則表示此變壓器為單相變壓器。
第二個字符C的意義表示此變壓器(干式變壓器)繞組為環氧樹脂澆注成形固體。
第三個字符B的意義是箔繞式繞組，如果這個字符是R則表示為環抱膠葛式繞組，如果是L則表示為鋁材繞組，如果是Z則表示為有載調壓（銅材不標）。緊跟著的數字10的表示是假想序列號，也叫技術序列號。前面的1000KVA則表示此臺干式變壓器的額定容量為1000千伏安（1000000VA）。而10KV則是表示一次的額定電壓為10000V，0.4KV的意義是二次的額定電壓為400V，淺近的說就是10000變400的變壓器。

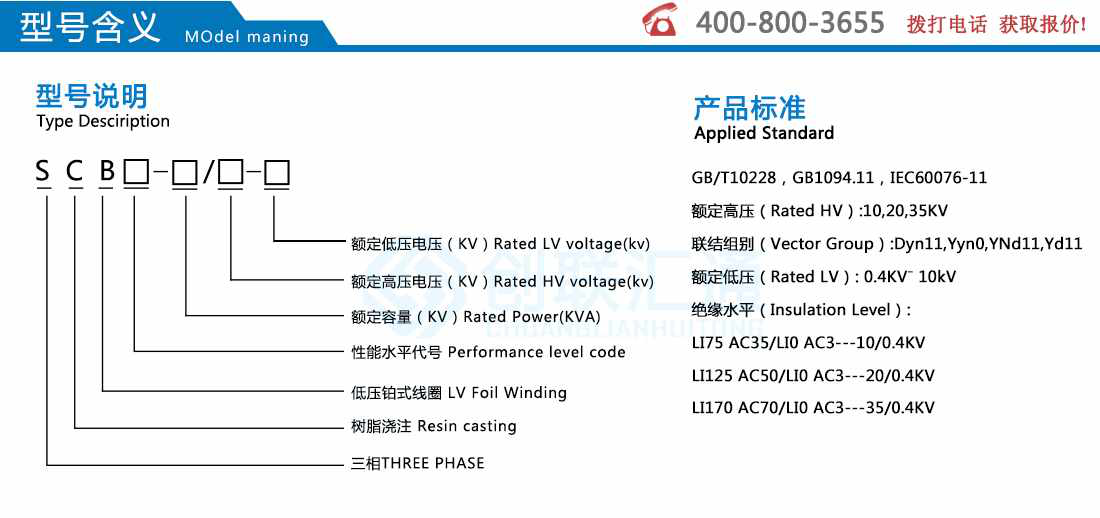

    而干式變壓器的規格型號如上圖所示，此中SCB的意義以下：
S表示為三相變壓器。
C表示為環氧樹脂澆筑式變壓器。
B表示為箔繞式式變壓器。
而電力變壓器規格型號表示的寄義又有所分歧，電力變壓器的型號凡是挨次是代表相數、冷卻體例、調壓體例、繞組線芯等質料的標記，和代表變壓器容量、額定電壓、繞組毗連體例的標記所構成。
好比"SFSZ9-31500/110"變壓器型號寄義
S:三相，F(xiàn):風冷，S:三繞組，Z:有載調壓，9:設想序號9型。
31500:額定容量為31500kVA
110:一次側額定電壓110kV
