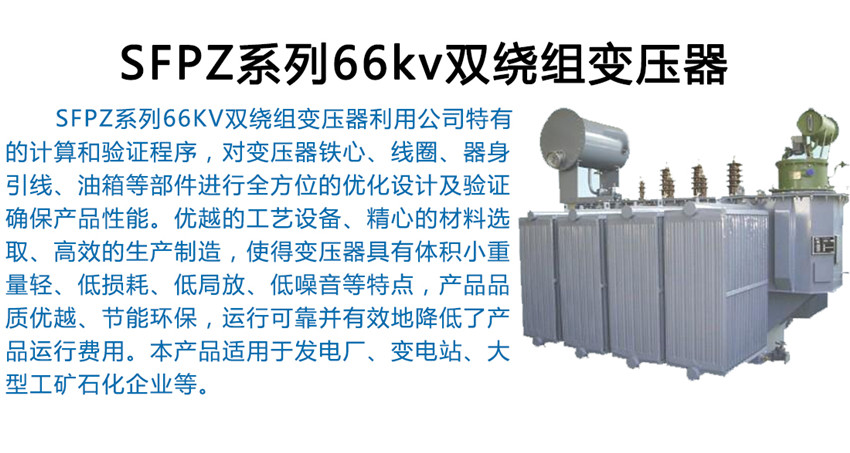

SFPZ系列66kv雙繞組變壓器

【額定容量】：50-2500kva 【額定電壓】：66kv

【聯結組別編號】：Dyn11，Yyno

產品價格 ??￥

產品用途

適宜用于電網結構薄弱、負荷波動大、電壓要求精度高的環境，適用于住宅小區、機場、車站、碼頭、醫院及化工、冶金行業等場所。

全國24小時銷售熱線:13263317831

66kV級電力變壓器，利用公司特有的計算和驗證程序，對變壓器鐵心、線圈、器身、引線、油箱等部件進行全方位的優化設計及驗證，確保產品性能。優越的工藝設備、精心的材料選取、高效的生產制造，使得變壓器具有體積小、重量輕、低損耗、低局放、低噪音等特點，產品品質優越、節能環保，運行可靠并有效地降低了產品運行費用。本產品適用于發電廠、變電站、大型工礦石化企業等。

1.容量匹配：家標準規定三個繞組的容量匹配有100/100/100、100/100/50和100/50/100三類。在運行時，一個繞組的負荷等于其它兩個繞組負荷的相量和，但都不得超過各自的額定容量。

2.由于三個繞組的電路是彼此關聯的。在運行時，一個繞組負荷電流的變化將會影響其它繞組的電壓。

3.降壓型繞組的排列為：鐵芯—低壓—中壓—高壓，高—低之間的阻抗最大。

4.三個繞組中通常要有一個三角形連接的繞組，用于減小三次諧波分量。

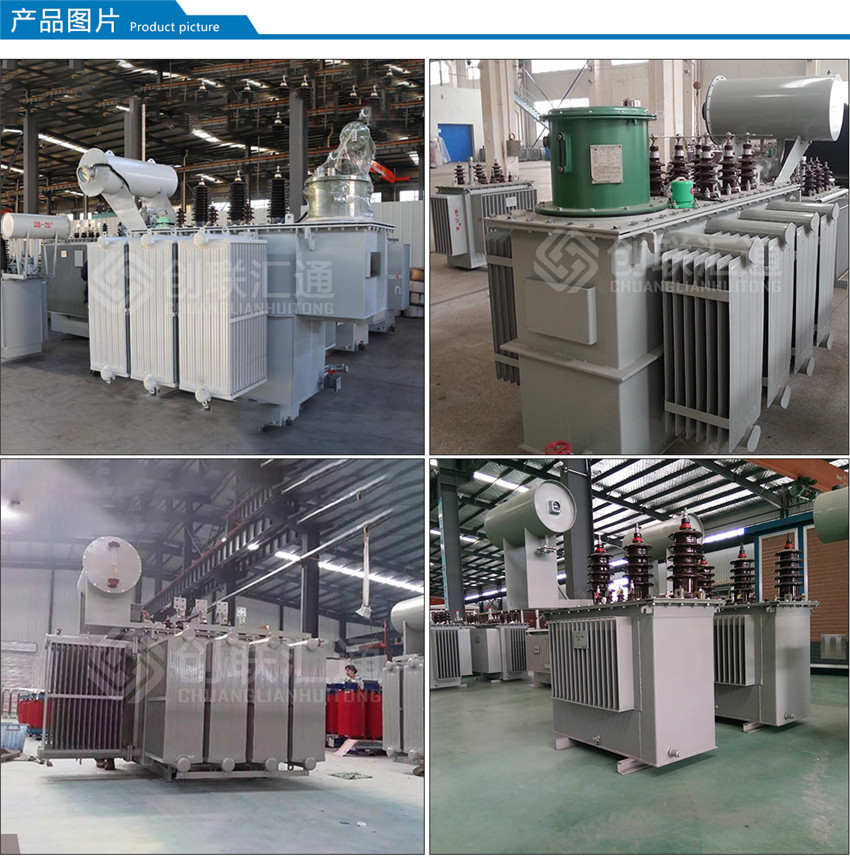

產品圖片

產品參數

型號 Type	電壓組合（kV）Voltage Combination			聯接組標號Connection Symbol	損耗（kW） Loss		短路阻抗(%) Impedance
型號 Type	高壓 HV	分接范圍	低壓 LV	聯接組標號Connection Symbol	空載No-load	負載 Load	短路阻抗(%) Impedance
6300	63 66 69	±8×1.25%	6.3 6.6 10.5 11	Ynd11	8.1	33.5	9
8000					9.5	39.7
10000					11.3	47.1
12500					13.5	55.8
16000					16.2	69
20000					19	83.8
25000					22.4	98.7
31500					26.5	119.5
40000					30.7	140.4
50000					37	173.8
63000					43.5	210

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
